Łącznik elastyczny wału – objawy zużycia i bezpieczna diagnostyka

Stukanie przy ruszaniu, drżenie podłogi podczas przyspieszania albo pęknięcia widoczne na gumowym pierścieniu mogą wskazywać na zużyty łącznik elastyczny wału. Nie są jednak dowodem, że właśnie ta część jest źródłem problemu. Podobne symptomy powodują między innymi podpora wału, przeguby, półosie, tuleje, luzy w mechanizmie różnicowym lub niewłaściwa geometria współpracujących elementów.

Poniżej znajdziesz praktyczny sposób rozumowania: od rozpoznania objawu, przez bezpieczną kontrolę, aż po decyzję o wymianie. Najważniejsza zasada brzmi: nie kupuj części wyłącznie na podstawie hałasu i nie wchodź pod samochód oparty tylko na podnośniku.

Czym jest łącznik elastyczny wału

Łącznik elastyczny wału, nazywany również przegubem elastycznym, jest elementem umieszczonym między wałem napędowym a skrzynią biegów, przekładnią kątową lub innym kołnierzem układu napędowego. W wielu samochodach ma postać gumowego pierścienia z metalowymi tulejkami. W nomenklaturze warsztatowej można spotkać także określenia „guibo” albo „Doughnut”.

Jego zadaniem nie jest tylko połączenie dwóch wałów. Łącznik przenosi moment obrotowy, a jednocześnie ogranicza gwałtowne zmiany obciążenia. Kiedy kierowca puszcza sprzęgło, zmienia bieg albo nagle dodaje gazu, w układzie powstaje skok momentu. Elastyczna guma ugina się i pochłania część tego obciążenia, dzięki czemu napęd pracuje płynniej.

Typowy łącznik składa się z:

• gumy wzmacnianej kordem, czyli warstwą włókien przejmujących część obciążeń,
• metalowych tulejek, przez które przechodzą śruby mocujące,
• powierzchni współpracujących z kołnierzami wału i skrzyni biegów,
• śrub, nakrętek oraz elementów ustalających przewidzianych dla konkretnego pojazdu.

Podczas pracy na gumę działają obciążenia skrętne, osiowe, promieniowe i kątowe. Ich zakres zależy od konstrukcji samochodu, mocy silnika, rodzaju napędu oraz stanu pozostałych części. Zużyte poduszki silnika lub skrzyni, niewyważony wał albo nadmierny luz w przegubie mogą przeciążać łącznik, nawet jeśli sam element był dobrej jakości.

Dlatego uszkodzenie gumy ma znaczenie dla całego układu napędowego. Zbyt duże ugięcia powodują nierówną pracę wału, a powstające wibracje mogą obciążać podporę wału, łożyska, półosie, przeguby i kołnierze. Nie oznacza to, że każda drobna rysa natychmiast prowadzi do poważnej awarii, ale pęknięcia przechodzące przez gumę, odsłonięty kord lub wyraźny luz wymagają szybkiej oceny.

Najczęstsze objawy zużycia łącznika

Fraza łącznik elastyczny wału – objawy najczęściej prowadzi do trzech grup sygnałów: dźwięków, wibracji i zmian widocznych po oględzinach. Najbardziej wiarygodna diagnoza powstaje dopiero wtedy, gdy objaw z jazdy zgadza się ze stanem części i nie ma lepszego wyjaśnienia w innym miejscu układu.

Stukanie i pukanie często pojawia się przy ruszaniu, zmianie kierunku jazdy, gwałtownym dodaniu gazu albo przejściu z hamowania silnikiem do przyspieszania. Kierowca może słyszeć pojedyncze „klapnięcie” lub serię metalicznych uderzeń. Taki dźwięk wynika z gwałtownego wybierania luzu, ale sam w sobie nie wskazuje jednoznacznie na łącznik.

Podobne stukanie może pochodzić z podpory wału, przegubu, półosi, mocowania skrzyni albo mechanizmu różnicowego. Jeśli hałas występuje tylko przy skręcie, bardziej podejrzany staje się przegub lub półoś. Jeżeli zależy przede wszystkim od prędkości samochodu, a nie od zmiany obciążenia, trzeba uwzględnić także koło, łożysko, wał lub niewyważenie.

Drugą grupą są wibracje przy przyspieszaniu. Mogą być odczuwalne w podłodze, fotelu, tunelu środkowym albo całym nadwoziu. Zużyty łącznik zwykle daje objawy wtedy, gdy wał przenosi moment, więc drgania często nasilają się podczas przyspieszania z niskich obrotów. Nie zawsze pojawiają się przy stałej prędkości.

To ważne rozróżnienie. Wibracje zależne głównie od obrotów wału mogą wskazywać na niewyważenie, podporę lub niewłaściwe ułożenie wału. Drżenie kierownicy częściej wiąże się z kołami, zawieszeniem albo przednią częścią układu napędowego niż z tylnym łącznikiem. Z kolei szarpanie przy ruszaniu może mieć również związek ze sprzęgłem, kołem dwumasowym lub poduszkami zespołu napędowego.

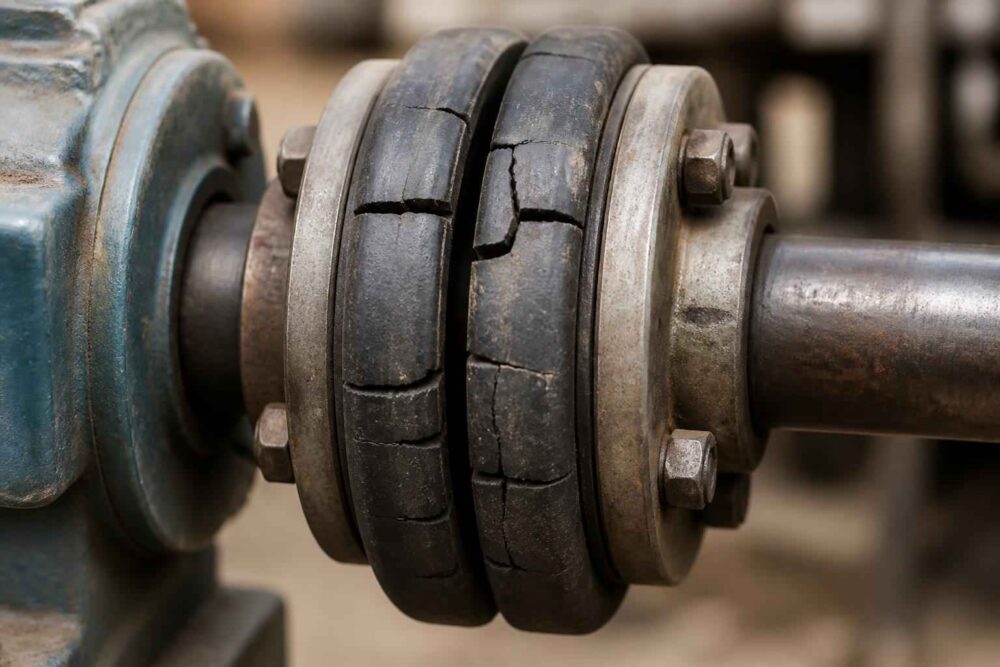

Trzecią grupę stanowią objawy wizualne. Podczas oględzin warto zwrócić uwagę na:

• pęknięcia biegnące od metalowych tulejek w stronę zewnętrznej krawędzi,
• rozwarstwienie lub wybrzuszenie gumy,
• odsłonięty kord wzmacniający,
• przesunięte albo skorodowane tulejki,
• ślady kontaktu gumy z wałem lub osłoną,
• nienaturalne odkształcenie pierścienia.

Sam wygląd powierzchni nie zawsze pozwala ocenić stopień zużycia. Guma może być zabrudzona, sparciała tylko na zewnątrz albo uszkodzona głębiej. Z drugiej strony niewielkie powierzchniowe spękania nie muszą oznaczać natychmiastowego rozerwania. Liczy się ich głębokość, położenie oraz to, czy towarzyszy im luz i objaw podczas jazdy.

Najbardziej charakterystyczny zestaw to stukanie przy zmianie obciążenia, wibracje odczuwalne w tunelu lub podłodze oraz pęknięcia gumy w okolicy tulejek. Wystąpienie tylko jednego z tych sygnałów nie zastępuje kontroli całego układu napędowego.

W początkowej fazie zużycia kierowca może słyszeć tylko pojedyncze uderzenie przy ruszaniu. Później dochodzą drgania i szarpanie, a w zaawansowanym stadium pojawiają się głębokie pęknięcia, wyraźny luz i metaliczny hałas. Nie warto czekać, aż wszystkie objawy wystąpią jednocześnie.

Jak samodzielnie zdiagnozować problem

Wstępna diagnostyka jest możliwa, ale trzeba rozdzielić oględziny od naprawy. Pod samochodem nie wolno pracować, jeśli jest oparty wyłącznie na podnośniku przeznaczonym do podnoszenia auta. Potrzebne są stabilne podpory, równe podłoże, unieruchomione koła i pewność, że pojazd nie może się przemieścić. Jeżeli nie masz odpowiedniego stanowiska, ogranicz się do obserwacji podczas jazdy i zleć kontrolę warsztatowi.

Przed podniesieniem pojazdu zwróć uwagę, w jakich warunkach powstaje objaw. Czy występuje przy ruszaniu, zmianie biegu, przyspieszaniu, hamowaniu silnikiem, skręcaniu czy przy określonej prędkości? Zapisanie tych informacji jest dla mechanika często cenniejsze niż ogólne stwierdzenie, że „coś stuka”.

Do podstawowych oględzin potrzebne są latarka, rękawice i bezpieczny dostęp do podwozia. Nie dotykaj obracającego się wału i nie wykonuj testu przy pracującym silniku. Po wyłączeniu samochodu można obejrzeć łącznik z kilku stron, zwracając uwagę na pęknięcia przy tulejkach oraz ślady ocierania. Należy także sprawdzić podporę wału, osłony przegubów, półosie i mocowania. Jeśli widać wyciek smaru, jego źródłem może być przegub, a nie sam łącznik.

W niektórych konstrukcjach można, przy wyłączonym silniku i odpowiednio zabezpieczonym pojeździe, delikatnie ocenić wzajemny ruch wału i kołnierza. Nie jest to jednak prosty pomiar diagnostyczny. Pewien zakres skrętu może wynikać z luzów w skrzyni, mechanizmie różnicowym lub przegubach. Nadmierny, nagły ruch połączony z uderzeniem jest sygnałem ostrzegawczym, ale jego źródło powinien potwierdzić fachowiec.

Test drogowy wykonuj tylko wtedy, gdy samochód nie wykazuje silnych wibracji, luźnych elementów ani ryzyka rozerwania gumy. Na spokojnej drodze można delikatnie zmieniać obciążenie układu, obserwując, czy pojawia się stuk. Nie należy prowokować gwałtownych startów ani wysokich prędkości. Jeżeli drgania szybko narastają, słychać metaliczne uderzenia albo samochód zaczyna szarpać, przerwij jazdę.

Gdy objawy są niejednoznaczne, potrzebna jest kontrola na podnośniku warsztatowym. Mechanik może sprawdzić wał, podporę, przeguby i luzy w układzie napędowym, a w razie potrzeby użyć stetoskopu mechanicznego lub innych metod pomiarowych. Kontrola wizualna jest dobrym filtrem wstępnym, ale nie stanowi pewnej diagnozy.

Wymiana i konserwacja

Wymiana łącznika wału wymaga dostępu do połączenia, możliwości podparcia wału oraz danych dla konkretnej wersji samochodu. W wielu modelach trzeba zdemontować osłony, odsunąć elementy układu wydechowego, podeprzeć wał i zachować jego wzajemne położenie. Zakres pracy różni się między napędem tylnym, 4×4 i samochodem dostawczym.

Podstawowy przebieg prac wygląda następująco:

1. Samochód ustawia się na stabilnym stanowisku, odłącza akumulator, jeśli wymaga tego procedura producenta, i zabezpiecza przed stoczeniem. Po podniesieniu auto opiera się na przeznaczonych do tego podporach.
2. Demontuje się osłony utrudniające dostęp, a wał podpiera przed odkręceniem połączenia. Warto oznaczyć jego położenie, jeśli dokumentacja producenta przewiduje zachowanie ustawienia.
3. Odkręca się śruby łącznika, nie obciążając gumy narzędziem w sposób mogący uszkodzić kołnierz. Następnie zdejmuje się zużyty element i czyści powierzchnie przylegania.
4. Kontroluje się tulejkę prowadząco-centrującą, podporę wału, kołnierze, śruby oraz stan poduszek silnika i skrzyni. Zużyty łącznik bywa skutkiem innej usterki, dlatego sama wymiana może nie rozwiązać problemu.
5. Nowy element montuje się zgodnie z oznaczeniami kierunku i położenia. Śruby dokręca się kluczem dynamometrycznym według dokumentacji konkretnego modelu, a następnie wykonuje kontrolę luzów i jazdę próbną.

Moment dokręcania śrub nie jest uniwersalny. Zależy między innymi od średnicy i klasy śruby, konstrukcji kołnierza, rocznika, wersji napędu oraz tego, czy producent zaleca nowe elementy mocujące. Wartości znalezione dla jednego BMW E90/E91 nie muszą pasować do innej wersji silnikowej. Nie można bezpiecznie przenosić ich także do Passata 4Motion, Audi A4 lub A6, Alfy Romeo Stelvio ani samochodu dostawczego.

Z tego samego powodu nie podaję jednego zestawu momentów dla popularnych modeli. Przed montażem sprawdź fabryczną instrukcję naprawy albo wiarygodną bazę serwisową po numerze VIN. Jeśli warsztat wykonuje usługę, poproś o potwierdzenie, że zastosował dane dla właściwej wersji, a nie ogólną wartość z katalogu internetowego.

Przy wyborze części ważniejsze od samego logo są: zgodność wymiarów, układ tulejek, indeks obciążenia, jakość gumy i kordu, pewne źródło zakupu oraz warunki gwarancji. Część OEM może zapewniać przewidywalne dopasowanie, ale nie oznacza automatycznie, że każdy zamiennik jest gorszy. Dobry zamiennik może być rozsądnym wyborem, jeżeli ma właściwy numer zastosowania i pochodzi od sprawdzonego dostawcy.

Nie warto natomiast kupować używanego łącznika z demontażu. Guma starzeje się również wtedy, gdy część wygląda poprawnie, a jej historia obciążenia jest nieznana. Oszczędność na zakupie może zniknąć po ponownym demontażu wału. Regeneracje polegające na zalewaniu lub wzmacnianiu gumy także wymagają ostrożności; nie zastępują certyfikowanej części, jeśli nie ma jasnych danych o konstrukcji i zastosowaniu.

Koszt wymiany składa się z ceny łącznika, elementów mocujących, ewentualnej tulejki centrującej oraz robocizny. W prostym układzie napędu praca może być stosunkowo krótka, ale korozja śrub, osłony, wydech lub dodatkowa podpora wału wydłużają naprawę. Zamiast kierować się jedną ceną z internetu, warto poprosić warsztat o rozbicie wyceny na część, montaż i elementy dodatkowe. Najtańsza oferta nie będzie korzystna, jeśli pomija przyczynę zużycia albo montuje część bez sprawdzenia pozostałych podzespołów.

Po wymianie trzeba sprawdzić, czy wał nie ma nadmiernego luzu, czy wszystkie osłony są zamocowane i czy nie występują wycieki. Jazda próbna powinna obejmować spokojne ruszanie, zmianę biegów i stopniowe zwiększanie obciążenia. Po przejechaniu kilkuset kilometrów rozsądna jest kontrola połączeń, zwłaszcza gdy naprawę wykonano w samochodzie z dużym przebiegiem lub mocno skorodowanymi elementami.

Profilaktyka nie polega na sztywnym interwale wymiany. Dobrą praktyką jest oglądanie łącznika co około 20 tysięcy kilometrów, raz w roku albo przy okazji przeglądu podwozia i wymiany oleju w skrzyni. Częściej należy kontrolować auto po jeździe z dużym obciążeniem, holowaniu, modyfikacjach zwiększających moment obrotowy lub pojawieniu się nowych wibracji. Płynne ruszanie i unikanie gwałtownego przenoszenia dużego momentu ogranicza obciążenie, ale nie naprawi już pękniętej gumy.

Co zrobić, gdy pojawią się objawy

Lekko spękana powierzchnia bez luzu i bez objawów podczas jazdy wymaga oceny, a nie automatycznej wymiany wszystkich elementów. Jeżeli jednak pęknięcia dochodzą do tulejek, widać kord, guma jest zdeformowana, pojawia się wyraźne stukanie albo nasilające się wibracje, dalsza jazda nie jest dobrym sposobem na „sprawdzenie, ile jeszcze wytrzyma”. Należy ograniczyć użytkowanie samochodu i zlecić kontrolę.

Rozerwanie łącznika może spowodować utratę płynnego przeniesienia napędu oraz uszkodzenie sąsiednich elementów. Wał może zacząć uderzać o osłony lub podwozie, a powstałe luzy mogą obciążyć podporę, kołnierze, przeguby i mechanizm różnicowy. Skala skutków zależy od konstrukcji auta i miejsca uszkodzenia, dlatego nie należy przedstawiać każdego przypadku jako identycznego. Ryzyko dotyczy jednak zarówno bezpieczeństwa, jak i kosztu naprawy.

Najważniejsze wskazówki są proste: rozpoznaj warunki występowania objawu, obejrzyj bezpiecznie łącznik, nie pomijaj podpory wału i przegubów, a przed zakupem części potwierdź numer zastosowania po VIN. Przy wyraźnym uszkodzeniu wybierz szybką kontrolę warsztatową zamiast dalszej jazdy. To zwykle tańsze i rozsądniejsze niż wymiana kilku podzespołów po awarii wtórnej.
