Fraza „wzbudzenie alternatora schemat” najczęściej pojawia się wtedy, gdy kontrolka akumulatora nie gaśnie po uruchomieniu silnika albo napięcie ładowania jest zbyt niskie. Sam rysunek instalacji nie wystarczy jednak do trafnej diagnozy. Trzeba prześledzić drogę napięcia po stacyjce, sprawdzić przewód wzbudzenia, masę, regulator oraz połączenia przy alternatorze.
Poniżej znajduje się uproszczony opis klasycznego układu oraz kolejność pomiarów, która pozwala odróżnić uszkodzony alternator od przerwy w instalacji. Schemat jest uniwersalny tylko na poziomie zasady działania. Konkretne oznaczenia zacisków i sposób sterowania zależą od modelu alternatora oraz samochodu.
| Element układu | Typowe oznaczenie | Rola w układzie |
|---|---|---|
| Główne wyjście alternatora | B+ | Przekazuje prąd ładowania do akumulatora i instalacji. |
| Przewód kontrolki lub wzbudzenia | D+, L, 61, IG | Doprowadza sygnał po stacyjce lub steruje kontrolką, zależnie od konstrukcji. |
| Masa | Obudowa, przewód masowy | Zamyka obwód elektryczny i wpływa na stabilność ładowania. |
| Regulator napięcia | Wbudowany lub zewnętrzny | Reguluje prąd uzwojenia wirnika i napięcie wyjściowe alternatora. |
Jak działa wzbudzenie alternatora?
W klasycznym układzie po przekręceniu kluczyka napięcie z akumulatora przechodzi przez bezpiecznik, stacyjkę i kontrolkę ładowania. Dalej trafia do zacisku regulatora lub obwodu wzbudzenia. Kontrolka świeci, ponieważ po jednej stronie ma napięcie po stacyjce, a po drugiej stronie znajduje się obwód o niższym potencjale.
Po uruchomieniu silnika alternator zaczyna się obracać. Regulator steruje prądem płynącym przez uzwojenie wirnika, czyli tak zwanym prądem wzbudzenia. Wirnik wytwarza pole magnetyczne, a obracające się pole indukuje napięcie w uzwojeniu stojana. Po wyprostowaniu przez diody prąd pojawia się na zacisku B+.
Gdy alternator zacznie wytwarzać właściwe napięcie, różnica potencjałów na kontrolce zanika i lampka powinna zgasnąć. Jeżeli nadal świeci, pulsuje albo żarzy się przy wyższych obrotach, problem może dotyczyć nie tylko samego alternatora. Przyczyną bywa również przerwany przewód wzbudzenia, słaba masa, uszkodzona kontrolka, bezpiecznik lub regulator.
Ważne: kontrolka ładowania w wielu klasycznych instalacjach nie jest wyłącznie sygnalizatorem. Może uczestniczyć w początkowym wzbudzeniu alternatora. Jej przepalenie lub przerwa w obwodzie może więc powodować brak ładowania, choć sam alternator jest sprawny.
Uproszczony schemat wzbudzenia alternatora
Najprostszy schemat można zapisać następująco:
Akumulator B+ → bezpiecznik → stacyjka → kontrolka ładowania → zacisk D+/L regulatora → regulator → uzwojenie wirnika → masa alternatora → biegun ujemny akumulatora
Równolegle istnieje główny obwód ładowania:
Alternator B+ → przewód dodatni → bezpiecznik główny lub rozrusznik → akumulator B+
W praktyce regulator może sterować stroną dodatnią albo ujemną uzwojenia wirnika. Dlatego nie należy zakładać, że na każdym zacisku oznaczonym „D+” lub „L” zawsze występuje identyczne napięcie. Oznaczenie trzeba porównać ze schematem konkretnego alternatora.

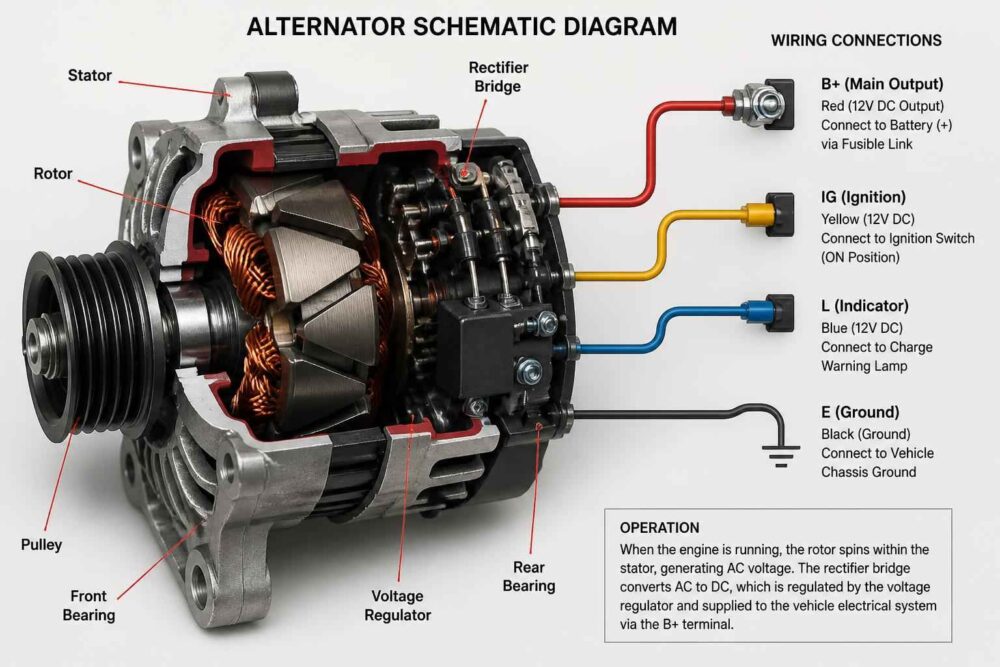

Znaczenie najczęściej spotykanych zacisków
B+ to główne wyjście prądowe. Jest połączone grubym przewodem z akumulatorem, zwykle przez rozrusznik albo skrzynkę bezpieczników. Na tym zacisku występuje napięcie akumulatora także przy wyłączonym silniku, dlatego przypadkowe zwarcie do masy może spowodować iskrzenie i uszkodzenie instalacji.
D+, 61 lub L może odpowiadać za kontrolkę ładowania i początkowe wzbudzenie. W zależności od rozwiązania napięcie na tym przewodzie zmienia się przed uruchomieniem oraz po rozpoczęciu pracy alternatora.
IG zwykle oznacza zasilanie regulatora po stacyjce. S może służyć do pomiaru napięcia w instalacji, a DFM, FR lub podobne wyprowadzenie może przekazywać informację o obciążeniu alternatora do sterownika silnika. Te dodatkowe przewody nie są uniwersalne i nie powinny być podłączane „na próbę”.
Jak sprawdzić przewód wzbudzenia i ładowanie?
Do podstawowej kontroli potrzebny jest multimetr cyfrowy oraz dostęp do akumulatora i złącza alternatora. Pomiar wykonuj przy wyłączonych odbiornikach, a następnie powtórz go po uruchomieniu silnika. Warto znać napięcie spoczynkowe akumulatora, ponieważ słaby akumulator może utrudniać ocenę całego układu.
- Zmierz napięcie na akumulatorze przed uruchomieniem. Sprawny, naładowany akumulator zwykle pokazuje około 12,4–12,8 V, ale wynik zależy od jego stanu i czasu od zakończenia jazdy.
- Włącz zapłon bez uruchamiania silnika. Kontrolka ładowania powinna się zaświecić. Jeśli nie świeci, sprawdź żarówkę lub diodę, bezpiecznik, zasilanie po stacyjce i ciągłość przewodu.
- Sprawdź napięcie na zacisku wzbudzenia. Punkt pomiarowy musi wynikać ze schematu danego alternatora. W klasycznym układzie po włączeniu zapłonu powinno pojawić się zasilanie obwodu kontrolki lub regulatora.
- Uruchom silnik i zmierz napięcie na B+ oraz na akumulatorze. Przy pracującym silniku napięcie powinno wzrosnąć względem wartości spoczynkowej. Typowy zakres dla wielu klasycznych instalacji to około 13,8–14,7 V, lecz właściwa wartość zależy od samochodu, temperatury i strategii regulatora.
- Wykonaj pomiar spadku napięcia. Zmierz napięcie między obudową alternatora a minusem akumulatora, a następnie między B+ alternatora a plusem akumulatora. Podwyższony spadek wskazuje na problem z masą, przewodem dodatnim, zaciskiem lub połączeniem śrubowym.
Jeżeli na akumulatorze występuje prawidłowe napięcie, ale kontrolka nadal świeci, trzeba sprawdzić obwód sygnałowy oraz sposób sterowania kontrolką. Odwrotna sytuacja również jest możliwa: lampka nie świeci, lecz alternator nie ładuje. Brak kontrolki nie potwierdza więc sprawności układu.
Co oznacza brak wzbudzenia alternatora?
Brak wzbudzenia może wynikać z kilku różnych usterek. Przerwany przewód między stacyjką, kontrolką i alternatorem odcina zasilanie regulatora. Zawilgocone lub luźne złącze zwiększa opór i powoduje spadek napięcia. Z kolei skorodowana masa między obudową alternatora, silnikiem i akumulatorem może powodować niestabilne ładowanie, migotanie kontrolki albo niewłaściwą pracę regulatora.
Nie można też pominąć pierścieni ślizgowych i szczotek. Zużyte szczotki mogą przerywać dopływ prądu do wirnika, szczególnie przy drganiach lub określonej pozycji wirnika. Wtedy objaw może pojawiać się okresowo, co często prowadzi do pochopnej wymiany całego alternatora.
Uszkodzony regulator jest tylko jedną z możliwości. Przed jego wymianą warto sprawdzić, czy ma właściwe zasilanie, masę oraz sygnał z obwodu kontrolki. Jeżeli regulator nie otrzymuje napięcia z powodu przerwy w instalacji, nowa część nie rozwiąże problemu.
Klasyczny układ a alternator sterowany elektronicznie
W starszym, klasycznym rozwiązaniu kontrolka ładowania jest bezpośrednio związana z obwodem wzbudzenia. W nowszych samochodach alternator może komunikować się ze sterownikiem silnika za pomocą dodatkowego przewodu sterującego lub magistrali. Wtedy prosty schemat z żarówką i zaciskiem D+ nie opisuje całego systemu.
Obecność kilku pinów we wtyczce nie oznacza, że każdy z nich można sprawdzić zwykłym podaniem napięcia. Niektóre sygnały mają charakter informacyjny, a ich zwarcie do masy lub plusa może uszkodzić regulator albo sterownik. Przy nieznanym alternatorze najpierw potrzebny jest numer części, oznaczenia z obudowy i dokumentacja konkretnego modelu.
Najczęstsze błędy podczas diagnostyki
Jednym z błędów jest pomiar wyłącznie na akumulatorze. Taki wynik nie pokazuje, czy połączenie między alternatorem a akumulatorem ma właściwą przewodność. Drugi błąd to pomijanie masy. Czysta obudowa alternatora nie gwarantuje dobrego połączenia, jeśli przewód masowy silnika jest skorodowany albo poluzowany.
Ryzykowne jest także odłączanie przewodu akumulatora przy pracującym silniku w celu „sprawdzenia alternatora”. Taki test może wywołać skok napięcia i uszkodzić regulator lub elektronikę pojazdu. Przewody przy alternatorze i akumulatorze odłączaj dopiero po wyłączeniu silnika, odłączeniu zapłonu i zabezpieczeniu instalacji przed przypadkowym zwarciem.
Nie warto również zwierać nieznanych pinów we wtyczce alternatora. Bezpieczniejsza jest identyfikacja zacisków, pomiar napięcia względem masy oraz kontrola ciągłości przewodu przy odłączonym akumulatorze, jeśli wymaga tego procedura.
Kiedy potrzebna jest diagnostyka warsztatowa?
Samodzielnie można zwykle sprawdzić napięcie akumulatora, działanie kontrolki, stan widocznych przewodów, połączenia masowe i podstawowe spadki napięcia. To wystarcza, aby ustalić, czy problem leży po stronie instalacji, czy warto kierować uwagę na alternator.
Pomoc warsztatu będzie potrzebna, gdy ładowanie zanika okresowo, alternator ma nietypowe sterowanie, występują błędy komunikacji albo konieczne jest badanie regulatora, diod i uzwojeń na stole. Dotyczy to szczególnie układów, w których alternator współpracuje ze sterownikiem silnika i systemem zarządzania energią.
Najrozsądniejsza kolejność jest prosta: najpierw schemat konkretnego układu, potem pomiary napięcia i spadków, następnie kontrola przewodów oraz mas. Dopiero gdy te elementy są sprawne, można wiarygodnie oceniać regulator lub cały alternator. Dzięki temu objaw braku ładowania nie prowadzi automatycznie do kosztownej wymiany części, która mogła być sprawna.
